СТОЙКИ ТЕЛЕСКОПИЧЕСКИЕ

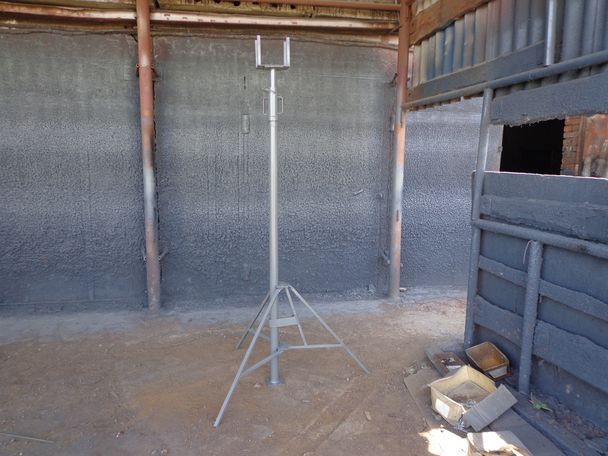

Телескопическая стойка опалубки — это основной опорный элемент опалубки перекрытия, состоящий из внешней и внутренней трубы с натяжным устройством в верхней части для регулировки высоты. Регулировка высоты осуществляется за счет выдвижения внутренней трубы с отверстиями и фиксации ее специальной серьгой. Проектная высота опалубки достигается путем вертикального перемещения гайки натяжного устройства и составляет от 1 до 5,5 метров. Стойка удерживается в вертикальном положении с помощью треноги. Для крепления продольных балок используется унивилка. В опалубке перекрытия на телескопических стойках могут использоваться деревянные двутавровые балки или деревянные фермы.
ОСНОВНЫЕ РАЗМЕРЫ ТЕЛЕСКОПИЧЕСКИХ СТОЕК
Стойка телескопическая 3,1м
| Стойка 3.1 (диапазон высот от 1.7 м до 3.1 м) | |||||||
| Рабочая высота, мм | 1700 | 2000 | 2250 | 2500 | 2750 | 2900 | 3100 |
| Максимальная нагрузка, т | 4.00 | 3.50 | 3.25 | 3.00 | 2.30 | 2.25 | 2.20 |
Стойка телескопическая 3,7м
| Стойка 3.7 (диапазон высот от 2.0 м до 3.7 м) | |||||||
| Рабочая высота, мм | 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3700 |
| Максимальная нагрузка, т | 3.70 | 3.50 | 3.20 | 3.00 | 2.70 | 2.60 | 2.00 |
Стойка телескопическая 4,2м
| Стойка 4.2 (диапазон высот от 2.0 м до 4.2 м) | |||||||
| Рабочая высота, мм | 2500 | 2750 | 3000 | 3250 | 3500 | 3850 | 4200 |
| Максимальная нагрузка, т | 3.00 | 2.70 | 2.50 | 2.00 | 1.70 | 1.50 | 1.00 |
Порядок монтажа телескопических стоек на строительной площадке:
Установка треноги на подготовленной площадке. Поворотные ноги треноги располагать так, чтобы добиться максимальной устойчивости.
Поднятие фиксатора треноги до упора.
Установка телескопической стойки в треногу.
Опускание фиксатора, который должен зажать стойку.
Выравнивание всех стоек по высоте.
Монтаж щитов опалубки перекрытия:
– укладка продольной (нижней) балки в унивилку,
– укладка поперечной балки или бруса (верхней) на продольную,
– точная юстировка опалубочного стола с помощью гайки и уровня,
– монтаж фанеры после точной юстировки.
- Использование специального инструмента для монтажа телескопических стоек. Не допускается применение кувалд и ломов.
